概况空压机行业空压机余热回收技术的种类及节能经济效益

文章出处:人气:-发表时间:2017-07-27 16:38【


空压机如今在工业企业中应用非常广泛,空压机余热回收利用技术是在不改变空压机原有工作状态的前提下合理利用空压机余热,通过水泵将冷却水经过冷热交换器把空压机的热油迅速冷却下来,将这部分余热经过热量回收装置转化为热水供生活及有需要的生产工艺等使用,不需要任何花费任何运行成本。

目前螺杆空压机的市场有两大类别的空压机余热回收工作流程:

1、喷油式螺杆空压机余热回收的工作流程如下:经过滤除尘和除杂质后的空气进入压缩机,在压缩过程中与喷入的冷却润滑油混合,压缩后的混合气体从压缩腔排出,经油气分离器分离为高温高压的油和气。为保证机器正常工作,高温高压的油和气必须分别进入各自的冷却系统进行冷却,其中压缩空气经冷却器、过滤器后进入使用系统;高温高压的润滑油经冷却器冷却后返回油路重新使用。高温高压的润滑油温度在80℃~100℃之间,承载了余热的大部分热量,将油路系统进行改造,并通过换热设备将热量加以回收利用。根据工程经验,润滑油路系统可回收的热量约占余热的70%左右。新增的化热设备及其附属设施在工程被称为热能回收机组,现在各空压机厂家基本都能提供该产品。

 大量空压机用户的现状是优化空压机油降温的效果,实现主机节能空压机在产生压缩空气的过程中,100%的轴功率转换成热量,在通过其自身的散热冷却系统来给高温高压的油、气降温的过程中,约有90%以上的热能被无端的浪费。对于空压机数量众多的企业,这部分节能潜力相当巨大的。

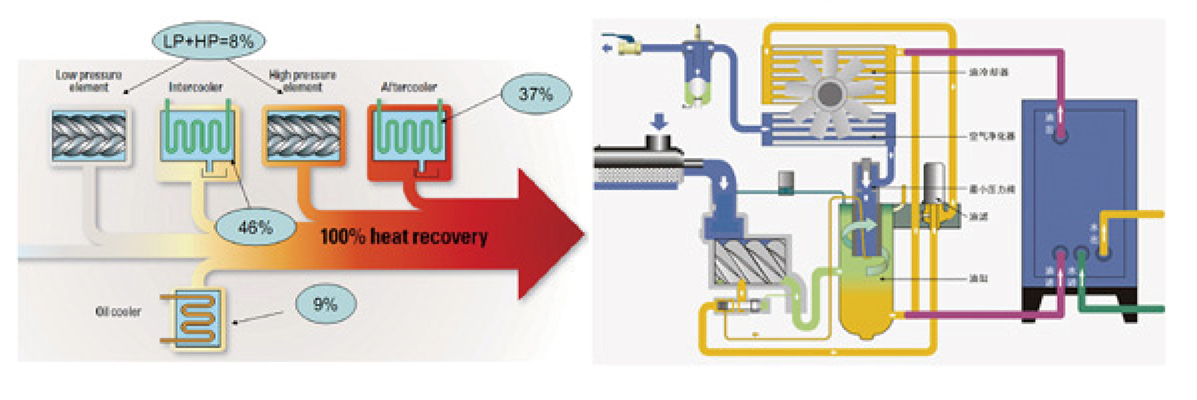

空压机余热回收

2、无油螺杆空压机余热回收工作流程如下:90%以上的输入功率可被轻松回收(全部热量回收)

空压机余热回收

3、空压机余热回收改造的经济效益分析

3.1空压机余热回收可用于如下用途:

冬季取暖(热水空调、暖气片取暖)、生活用水(洗澡、洗手、食堂)、生产用水加热、锅炉水预热、原水加热、纯水加热、工艺水加热、除湿、工件清洗等。

3.2 空压机余热回收分析:

客户空压机

空压机

额定功率(KW)

加载比例

改造台数

每天运行  (H)

每小时可回收热量(KWH

每天可回收热量(KWH

喷油螺杆

160

160

85%

1

24

95

2285

加热热水需要的热量:P = Q X T X 4.2 ÷3.6

(由热力学公式以及热功当量   W=Pt   Q=cm△T    W=Q

– P :需要的能量(kWH)

– ?t:所需的冷却水温升

– (出水温-进水温)

– Q:热水量

3.3空压机回收热量产生热水用于洗澡分析:

以下数据是以160KW功率计算

洗澡应用

季节

水温变化

温升 (度)

每人次用水量(升)

每小时可回收热水量(吨)

每天可回收热水量(吨)

可满足洗澡人数(人次)

冬季

10-60

50

70

2

39

560

冬季

0-60

60

70

1

33

466

3.4空压机余热回收节能计算

折合节省    能量计算

加热方式

单价

价格单位

单位热量(效率后)

热值单位

年节省量

年节省费用(元)

电加热

0.7

元/度

860

千卡

228480

159936

柴油锅炉

8

元/千克

9200

千卡

21358

170863

天然气

3.2

元/立方

7300

千卡

26917

86134

蒸汽

240

元/吨

500000

千卡

393

94317

 3.5综合以上分析,贵公司空压机余热回收后,将产生极大的经济效益。

备注:

  1KWH的热量=860大卡=3600千焦

  1吨水温度上升1℃需要热量1,000kCal

   /冬季补水平均温度25 / 10 ℃;

   生活热水常规蓄热温度50~55 ℃;

   洗澡热水常规用量50-80/人·次;

   RO反渗透纯水生产温度25 ℃;

   锅炉补水常规预热温度60~70 ℃。
