目   录

一. 空压机余热回收可行性分析

二. 空压机余热回收系统解决方案

三. 空压机余热回收节能效益分析

四. 空压机余热回收方案预算及投资回报

      五.   空压机余热回收改造案例

随着工业化快速发展，空压机应用日益广泛，目前空压机耗电一般占整个企业25%左右，化纤行业用气压力低，用气量大，空压机耗电很高。在聚酯化纤厂空压站是耗能大户，他用电消耗占全厂电力消耗的近25%。因此，化纤厂空压站的能耗指标，直接影响着聚酯化纤企业的生产和运行成本。如果能够降低空压站的能耗，则将减少聚酯和纺丝产品的生产成本，为生产企业带来可观的经济效益。

离心空压机在对空气的压缩过程中，真正用于增加空气势能所消耗的电能约占总电耗的15%左右，只占很小的一部分，而大约85%的耗电转化为了热量并通过风冷或者水冷的方式排放到空气中去。这些“多余”热量被排放到空气中，热量白白地浪费。所以压缩机的圧缩热回收是降低空气系统损耗，提高企业生产力的必要手段。

空压机余热回收的出现，对空压机节能理念有了全新的诠释，引领工业生产制造的发展潮流，帮助企业节能降耗，创造利润，减少温室气体排放，为节能减排事业作出贡献！

一，空压机余热回收可行性分析：

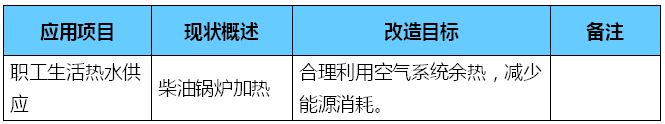

1.1 空压机运行现状分析：

1.2  空压机余热应用分析：

1.3 空压机余热回收技术分析：

      离心式空压机，空压机运行产生的余热，如果不交换掉，可引起电机高温及排气高温，不但影响空压机的使用寿命，更影响压缩空气的质量；如直接由后冷却系统将热量排放，不但浪费了能源，更会造成热污染。

美国ULTRADYNAMIC迪奈美动力对空压机拥有专业的技术和一站式的整体解决方案和服务团队。迪奈美动力公司的热回收系统与空压机拥有良好的兼容性，对空压机的使用寿命和压缩空气的质量都有非常积极和稳定、可靠的保障作用。

二、空压机余热回收热能回收系统方案制定：

高效热能回收设备是空压机的节能配套产品。通过空压机内部的改造，利用热能交换设备，可以大量回收空压机运行过程中产生的热能。将回收的热能用于生产和生活，达到保护环境，节约能源，降低企业生产成本和生活支出的目的。

 2.1 空压机余热回收示意图:

系统示意图

2.2. 高效空压机余热回收设备主要可以实现下列功能:

1.       回收空压机运行时产生的热量的25%

2.       进/出水温度监测

3.        PLC远程监控和异常报警（高配）

4.        通过能量表检测累计节能量和累计节省成本（高配）

5.        节能信息报表生成（高配）

2.3. 空压机高效余热回收系统主要特点有:

1. 适用范围广，无能量消耗

2. 回收空压机多余热量，减少温室气体排放，节能环保

3. 使空压机“恒温工作”（相当于给空压机做水冷工程）

4. 延长空压机的“使用寿命”

5. 提高空压机的“排气量”

6. 提供源源不断的“热水”（生活用水或工业用水）

7. 延长空压机的“消耗品”的更换周期。

三、空压机余热回收节能效益分析

3.1 能量单位及热值表：

3.2 节能效益分析：

四．空压机余热回收方案预算及回报

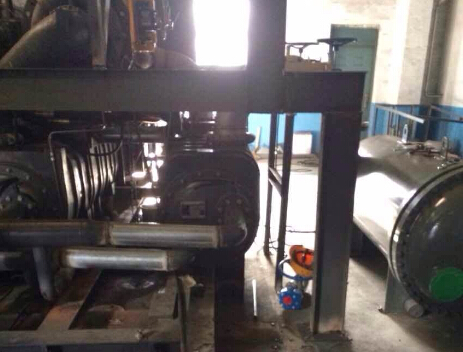

五、  空压机余热回收改造成功案例

客户全称：浙江某氨纶股份有限公司

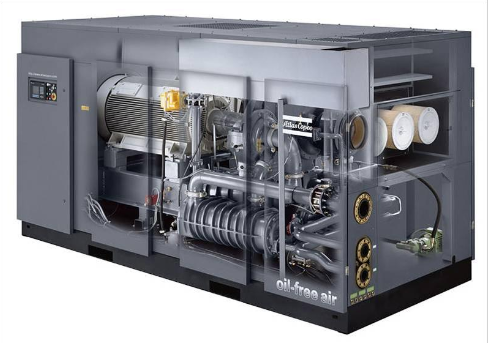

阿特拉斯ZH7000离心式空压机余热回收节能改造

客户全称：广东翔盛纺织有限公司

螺杆式空压机余热回收节能改造

客户全称：江苏淇滨纺织有限公司

复盛300DA3离心式空压机余热回收节能改造

客户全称：江苏新明化纤股份

复盛螺杆空压机余热回收节能改造

客户全称：浙江富丽达集团

阿特拉斯空压机余热回收节能改造

客户全称：江西九江化纤有限公司

卡麦龙TA6000离心式空压机节能改造

备注:

      1,   设备保修：余热回收系统主机设备保固一年（人为或自然灾害造成的损坏除外）；管道安装工程保固一年；

      2,  本空压机余热造水系统，适用于工业清洗用水、空调预加热、恒温用水、锅炉预加热水、员工沐浴用水；
