【迪奈美】洛阳石化热电厂高压锅炉水垢清洗案例

——1#号锅炉 220 吨额定蒸发量，炉体有效水溶积 60 吨

时间：2016年4月20日

地点：齐鲁石化烯烃厂

清洗项目名称：采用美国ULTRADYNAMIC积碳清洗剂UltraVarnasolv清洗壳层系统。

参加人员：王主任、李工、林工

相关参数：

设备名称：稀释蒸汽过热器

设备编号：E-EA123E

设备尺寸：直径2米，长度为9米

运行介质：管程-急冷油            壳程-工艺水

运行温度：管程温度在200℃以上，水侧是通过管程加热。

需要清洗部分：壳程

污垢成分：壳程--油浆、积碳、

清洗前壳程进口温度：199.2℃      出口温度为：184℃

换热温度为15.2℃。

齐鲁石化烯烃厂蒸汽过热器E-EA123E设备是管程介质为机冷油，壳程介质为工艺水，换热器内部结垢严重，严重影响了换热器的换热效率，根据换热器运行监察规程规定，需要对该换热器管壳进行清洗。油侧温度在200℃以上，污垢成分为胶油垢、焦油垢及腐蚀垢混合物质。我司与现场工程师进行技术交流和现场实际情况考察，决定采用油溶性清洗剂UltraVarnasolv进行循环清洗。

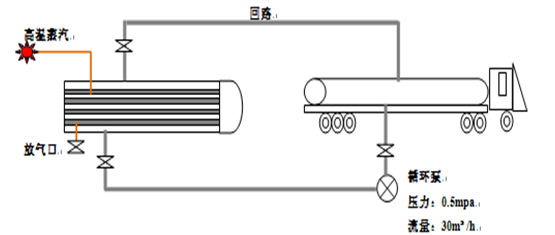

如图为循环清洗接管回路示意图

换热器E-EA123E于2016年4月20日清洗后，裂解车间监控系统显示设备运行稳定，壳程进口温度为198.5℃，出口温度为172.1℃。换热温度为26.4℃，比清洗前的换热温度15.2℃提高了11.2℃，与该组换热器的设计换热温度30℃只相差3.6℃，清洗效果达到了设计值的88%，超过“换热温度提高10℃”的奋斗目标，圆满完成清洗任务。

使用清洗换热器UltraVarnasolv的成本分析

使用高压水枪清洗换热器1028需要对两台换热器都进行抽芯，每台费用是15000元，两台每组为￥30000元。

使用UltraVarnasolv清洗，换热器1208一共4台换热器分为两组，每组两台，每两台的管程的容量是10M3，使用3%的UltraVarnasolv清洗，清洗需要的UltraVarnasolv溶液为10*3%=0.3 M3，即300kg, 预备原溶液1.5倍的溶液作为清洗当中的循环清洗的损耗，就是450KG，需要使用22.5桶5gallonUltraVarnasolv清洗溶液，使用清洗完用过滤系统过滤掉溶液中的杂质，添加1.5%Varnasolv需要使用11.25桶5gallonUltraVarnasolv清洗第二组换热器，两台每组清洗费用为￥40,000.00元。

使用UltraVarnasolv清洗，单台清洗费用会稍高于高压水枪冲洗， UltraVarnasolv清洗溶液可以重复清洗，清洗完一台后用过滤系统过滤掉溶液中的杂质，如果溶液饱和度较低可重复清洗第二组换热器，如果回收利用清洗1.5组换热器的话，则每组费用的增加将不会大于20%。UltraVarnasolv在清洗的过程中是不开盖抽芯，整个清洗时间3天内即可完成，开机运行。

齐鲁石化清洗成果

采用新型积碳清洗剂UltraVarnasolv进行循环清洗，清洗效果好，清洗灵活、工期短，安全环保。建议换热器的维保方面，定期采用不拆机循环清洗，首次配管接循环回路后，后续的清洗将变得非常简便，安全。定期清洗才能保持换热器的良好换热效率，既能节省能耗，又能提高产能。
