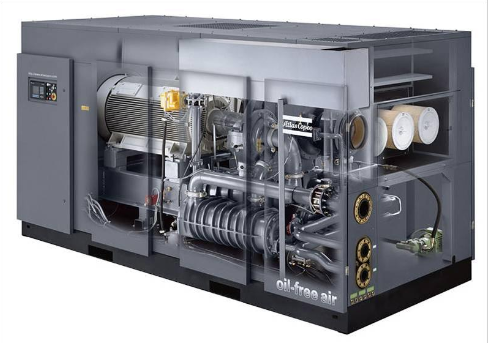

一体化机组

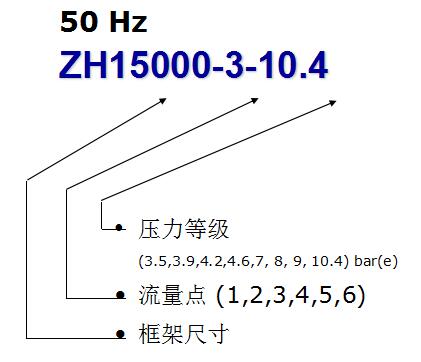

ZH15000-50Hz 三级压缩机

压力等级7.0 - 8.0 - 9.0 - 10.4 bar(e)

流量等级10800 - 11800 - 12900 - 14100 - 15300 m³/h

ZH15000-50Hz 两级压缩机

压力等级3.5 - 3.9 - 4.2 - 4.6 bar(e)

流量等级 10800 - 11800 - 12900 - 14100 - 15300 m³/h

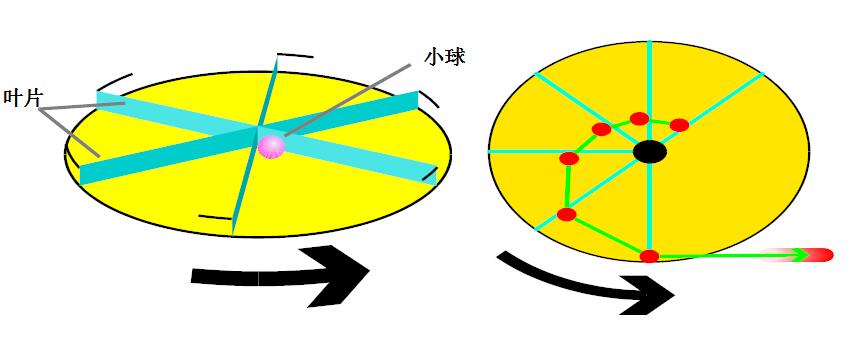

离心机原理

当叶片加速旋转时，小球会飞出去

静叶扩压器

空压机节能改造-节能方式

1.根据客户使用压力等级对空压机进行压力等级改造节能

2回收空压机热能的方式节能

3空压机群控制方式节能

 空压机节能改造-压力等级改造节能

改造方案中叶轮、扩压器整体更换新部件，窝壳是根据更换新叶轮的线形进行调整不做整体更换。

改造步骤----1使用专用工具拆除原有三级叶轮，安装新叶轮；

                    2 三级转子做动平衡测试；

                    3 安装调整后的窝壳以及扩压器；

                    4 所有安装工作完成后对整机做喘振保护测试。

改造时间

新叶轮、新扩压器制作时间预计30天，窝壳线形调整预计10天。

所有改造备件到齐后，现场安装预计改造时间在3天内完成

排气量有减小是根据阿特拉斯标准机型选型计算得出的，空压机的排气量是根据空压机的排气压力的变化而变化的，压力越低排气量就增加。但是我们节能改造只是对机组的压力等级做改造并不是降低机组的排气压力，改造后空压机的排气压力保持不变（7.9bar），方案中的功率是轴功率，在改造过程中我们并不对原有的电机更换，所以在电机功率不变的情况下轴功率就会相对减小，在压力等级降低后其排气量也会相应的减小。
