洛阳石化热交换器水垢清洗解决方案

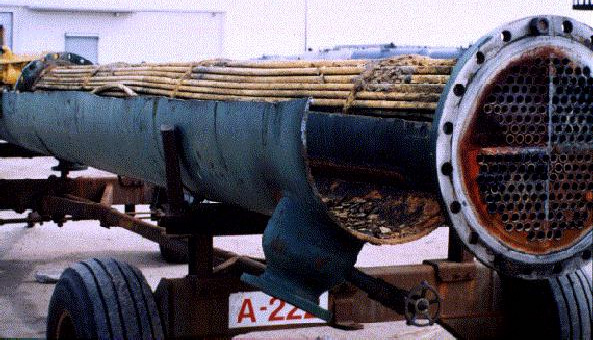

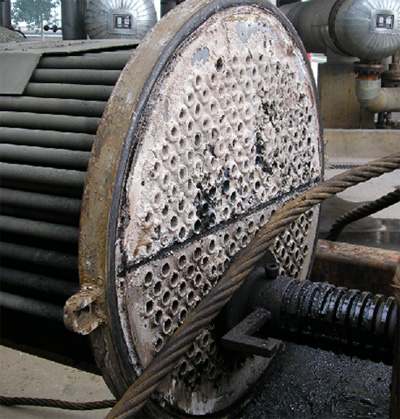

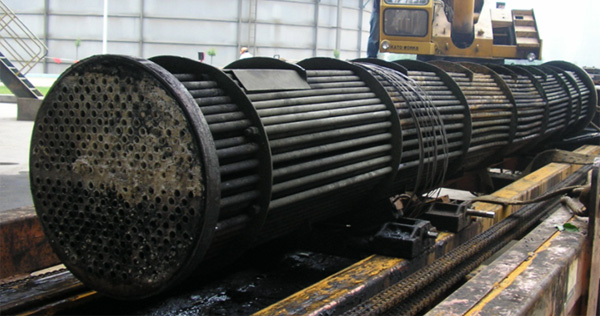

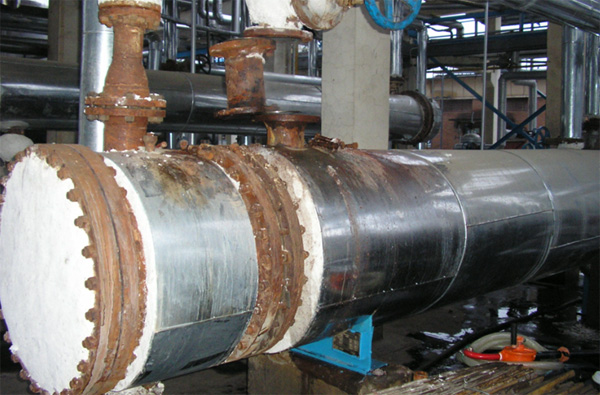

　　热交换器 – 管壳式

　　计算所需的 Sublime® /Morcon-10的用量

　　>确定外壳的尺寸，测量其长度与直径

　　>计算外壳的体积, i.e. V= 3.14r2L

　　>除以2，再加上管道系统和软管的预估的体积、

　　贵司热交换器尺寸: 热交换器的直径为0.5m ，长度为 6m。

　　V = ( 3.14 ) (0.25)2 ( 6 ) =1.17m3

　　1.17m3 \ 2 = 0.585m3 = 585Kg + 连接软管容量

　　使用我们的Sublime/Morcon-10需要1：1兑水清洗。因此,使用 300Kg的 Sublime/Morcon-10来进行清洗。

　　使用Sublime® /Morcon-10清洗的方法

　　1、根据热交换器的尺寸确定清洗溶液的使用量

　　2、将热交换器与现有的阀和盖板隔离

　　3、把泵的泄水软管接到热交换器的出水口，把抽吸软管接到热交换器的进水口– 这样就提供了Sublime®/Morcon-10溶液的回流

　　4、泵从混合溶液的容器中抽吸，而回收软管就置于容器中部 – 使用开口的容器能保持排风通畅，方便清洗过程中产生的二氧化碳的排放

　　5、通常情况下，循环清洁的时间需要4 to 6小时，主要根据

　　设备的尺寸和需要清除的水垢，铁锈的数量来决定.一加仑

　　Sublime®/Morcon-10可以清除大约1.5 磅水垢.

　　6、清洁过程完成以后，把Sublime®/Morcon-10从设备中全部排干，然后用清水彻底冲刷10～15分钟.

　　7、如果溶液没有消耗掉，可以回收，作再次利用 .

　　使用Sublime® /Morcon-10清洗的成本分析

　　Sublime/Morcon-10为可回收利用的生物降解产品，当PH值为5.8~6.0时，颜色就会由黄色变成紫色。如果颜色没有变化，您可以把Sublime/Morcon-10保存下来，再次利用。1加仑的Sublime/Morcon-10溶液大约可以清洗1.5磅的污垢。

　　清洗一台直径为0.5m，长度为6m的热交换器，采用浸泡式清洗需要290Kg的Sublime/Morcon-10,根据现场操作经验显示，清洗后溶液颜色仍为透明黄色，所以以每次混合溶液可以清洗2台热交换器计算，每台的成本如下：

　　( ￥ 9,600.00元 / 200Kg)* 300Kg = ￥ 14,400.00

　　￥ 14,400.00元 / 2 = ￥ 7,200.00元/只

　　因此，清洗一台热交换器的成本为7200元

　　使用Sublime® /Morcon-10清洗的经济效益

　　清洗前，

　　热交换器：进/出水管道直径150mm，

　　冷却水流量：46~50吨/时

　　入口温度：161℃

　　入口压力：0.58Mpa

　　出口温度：149℃

　　出口压力：0.51Mpa

　　清洗后，

　　假设清洗后温度下降了5度，计算其能耗降低多少?

　　A，管径 150mm = 6”，计算通过管内的流体流量：

　　Q=∏/4 x d2 x V x 3600 x 10-6

　　Q=m3/Hr d= m/m V= m/s

　　Q=3.1416/4 x 150 x 150 x 0.8 x 3600 x 0.000001

　　=50M3/Hr

　　B，热量计算：

　　Q=Mass x Cp x (T1-T2)

　　=50M3 x 1000 x 2.2 x 0.55 x (161-149)

　　=3242800BTU/LB/℉/Hr

　　(T1-T2=161-149=12℃=53.6℉)

　　每小时每马力做功产生的热量为2545BTU

　　3242800 / 2545 = 1274.18Hp/Hr x 0.746

　　= 950Kw/Hr

　　假设清洗后温度下降了5度，计算其能耗降低多少?

　　nQ=Maxx x Cp x (T1-T2)

　　n =50M3 x 1000 x 2.2 x 0.55 x (161-144)

　　n =3787300BTU/LB/℉/Hr

　　3787300 / 2545 = 1488Hp/Hr x 0.746

　　= 1110Kw/Hr

　　1110 – 950 = 160KW/Hr.

　　因此，清洗后会节约160Kw/Hr的能量损失。

　　C，对设备运行的影响。

　　1、清洗前，由于污垢产生严重，正在运行的设备中水垢的形成会增加压力降，机器就会消耗更多的马力来维持容积效率的输出量。

　　2、污垢的形成会使热传递表面逐渐变的粗糙，热传递效率下降，浪费能耗。

　　3、污垢的形成还会引发生产事故，严重影响生产。

　　Ultradynamic工业产品公司所研发生产的生化产品，从经济性和可操作性上解决了水溶液清洗剂应用于石油、石化管线清洗的问题，极大的降低了设备保养所需花费的人力和财力，延长了设备的使用周期。并且无毒，无腐蚀的生化研究，保证员工健康和生产安全的商业道德理念，也为以后新产品的研究确定了方向。
